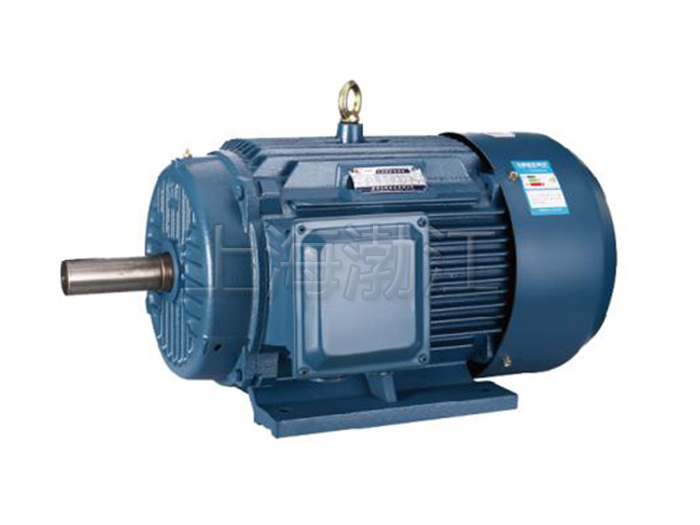

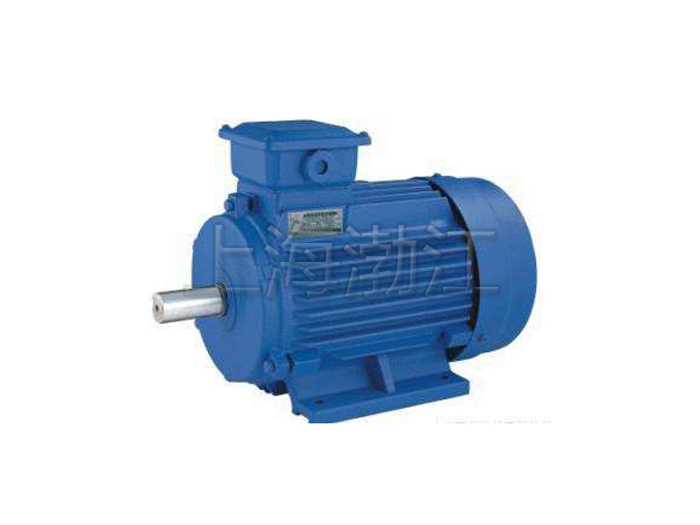

      上海渤江机电电动机系列产品主要有变频电机、铝壳电机、三相异步电动机和电磁调速电机等，三相异步电动机是由固定的定子和旋转的转子两个基本部分组成，转子装在定子内腔里，借助轴承被支撑在两个端盖上。为了转子能在定子内自由转动，定子和转子之间有一间隙，称为气隙。电动机的气隙是一个非常重要的参数，其大小及对称性等对电动机的性能有很大影响。
单层绕组：
单层绕组是在每个定子槽内只嵌置一个线圈边的绕组，因而它的线圈总数只有电机总槽数的一半。单层绕组的优点是绕组线圈数少工艺比较简单；没有层间绝缘故槽的利用率提高；单层结构不会发生相间击穿故障等。缺点则是绕组产生的电磁波形不够理想，电机的铁损和噪音都较大且起动性能也稍差，故单层绕组一般只用于小容量异步电动机中。单层绕组按照其线圈的形状和端接部分排列布置的不同，可分为链式绕组、交叉链式绕组、同心式绕组和交叉式同心绕组等几种绕组形式。
1、链式绕组
链式绕组是由具有相同形状和宽度的单层线圈元件所组成，因其绕组端部各个线圈像套起的链环一样而得名。单层链式绕组应特别注意的是其线圈节距为奇数，否则该绕组将无法排列布置。
2、交叉链式绕组
交叉链式绕组当每 每相槽数9为大于2的奇数时链式绕组将无法排列布置，此时需要采用具有单、双线圈的交叉式绕组。
3、同心式绕组
同心式绕组在同一相组内的所有线圈围抱同一圆心。
4、交叉式同心式绕组
当每级每相槽数Q为大于2的偶数时则可采取同心式绕组的形式。单层同心绕组和交叉同心式绕组的优点为绕组的绕线、嵌线较为简单，缺点则为线圈端部过长耗用导线过多。
