摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。
  摆线针轮减速机型号单级机型：X2、X3、X4、X5、X6、X7、X8 、X9 、X10、X11、X12
B09、B10、B11、B12、B13、B14、B15、B16、B17、B18、B19单级减速比：9、11、 17、 23、 25 、29、 35、 43、59、 71、 87双级机型：X42 X43 X53 X63 X74 X85 X95 X106 X118 X128
B109 B110 B120 B121 B131 B141 B153 B163 B174 B185 B195
双级减速比：121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 7569

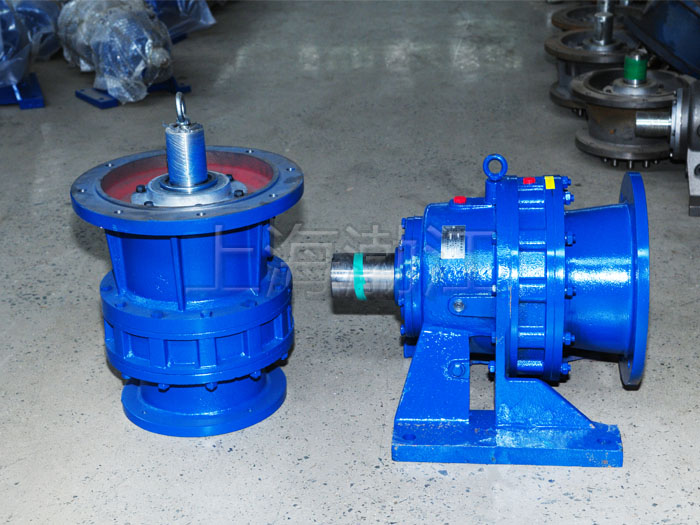

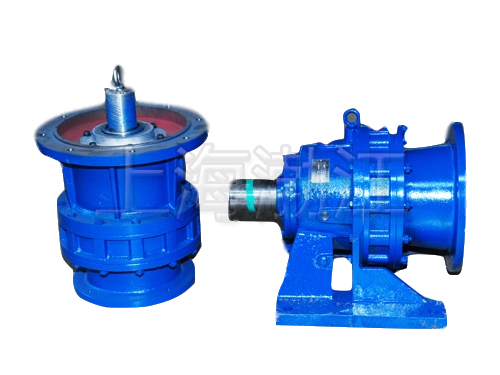

摆线针立卧减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。
高速比和率单级传动，能达到1：87的减速比，效率在9成以上，如果采用多级传动，减速比大。
结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。
运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具件平衡的机理，使振动和嗓声限制在小程度。
使用、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得，并且，部分传动接触采用了滚动摩擦，所以寿命长。
设计合理，维修方便，容易分解安装，少零件个数以及简单的润滑，使摆线针轮减速机深采用户的信赖。
